3.6
3.6X10^6J
4 ；2 ；1

D、将开关拨到位置1或位置2时，有种情况电压表的接线柱接反了，无法测量电压，故D不行。
故选：D。

B、将导线M的c端移至接线柱B时，电压表测用电器两端的电压，通过移动滑片可以改变用电器两端的电压，进行实验探究，故B可行；

【解答】

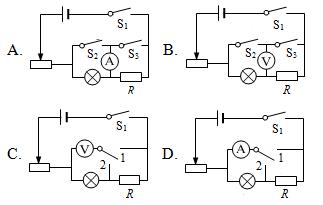

A.S2闭合S3断开时，电流表把灯泡短路，灯泡不发光；S2断开S3闭合时，电流表把电阻短路；两个都闭合或断开时，电流表均无示数。测不出灯泡的额定电流，该电路图不能选，故A错误；
B.S2闭合S3断开，电压表测电灯两端的电压，其上端为正极、下端为负极；S3闭合S2断开，电压表测定值电阻R两端的电压，其上端为负极，下端为正极； 电压表的两次正、负接线方法相反，在不改变电路连接方式的情况下，无法进行测量，故B错误；
C.将开关拨到2的位置，电压表测量的是灯泡的两端电压，调节滑动变阻器的滑片P，使得电压表的示数为U0，则小灯泡正常发光；将开关拨到1的位置，电压表测量的是灯泡和电阻串联后的两端电压U1，通过小灯泡的电流为I=（U1-U0）/R，小灯泡的额定功率表达式是P=U0I=（U1-U0）U0/R ，故C正确。
D.开关处于1的位置，电流表把灯泡和电阻短路，电流表测量滑动电阻的电流；开关处于2的位置，电流表把小灯泡短路，测量的是通过电阻的电流。测不出灯泡的额定电流，该电路图不能选，故D错误。
故选C。

解：由电路图可知，R1与R2串联，电压表V1测R2两端的电压，电流表测电路中的电流．
当滑动变阻器的滑片P向右移动时，接入电路中的电阻变大，电路中的总电阻变大，
由I= 可知，电路中的电流变小，即电流表A1的示数变小，故AB错误；
由U=IR可知，R1两端的电压变小，
因串联电路中总电压等于各分电压之和，
所以，R2两端的电压变大，即电压表V1的示数变大，故C正确，D错误．
故选C．

【答案】D
【解析】
解：A、实验中电阻的阻值不变，移动滑动变阻器的滑片，改变了电路中的电流，根据U=IR，电阻不变，电流变化，所以被测电阻两端的电压变化，故A选项正确、不符合题意。
B、移动滑动变阻器的滑片，改变了连入电路的电阻，改变了电路中的电流，故B选项正确、不符合题意。
C、滑动变阻器的连入电路时，滑片滑到最大阻值处，电阻最大，电源电压不变，电流最小，起到保护电路的作用，故C选项正确、不符合题意。
D、被测电阻阻值大小跟电阻的长度、材料、横截面积有关，实验过程中三者没有发生变化，电阻的阻值不变，故D选项不正确、符合题意。
故选：D。
