第二节广播和电视
学习目标
1. 了解无线电广播的大致工作过程。
2. 了解电視的大致工作过程。
1. 了解无线电广播的大致工作过程。
2. 了解电視的大致工作过程。
知识复习
电磁波的传播不需要介质，可以在真空中传播，其波速约为3X108 m/s。
电磁波的传播不需要介质，可以在真空中传播，其波速约为3X108 m/s。
一 音频、视频和射频信号 调制
把声音和图像信号转换成变化的电流，借助这种电流产生的电磁波来传递信息。声音和图像信息都要“搭载”在频率很高的电磁波上才能传送到远方，到达接收处时再设法把“搭载”的信号从电磁波上检出来，还原成 声音、图像。在这个过程中涉及以下几个专有名词。
1 射频信号：高频率的振荡电流能够产生高频率的电磁波并向外发射，我们称这种电流为射频信号
2 音频信号：由声音转换成的电流信号为音频信号
3 视频信号：由图像转换成的电流信号为视频信号
4 调制：把音频信号和视频信号“搭载”到射频信号的过程叫作调制。这种“搭载”过程是在调制器中完成的，分为“调幅” 和“调频”两种
5 调幅(AM)：中、短波广播是用音频信号去控制射频信号，让射频电流的幅度随着音频电流变化，称为调幅
6 调频(FM)： 电视节目的声音和调频广播是用音频信号去控制射频信号，让射频电流的频率随着音频电流变化，称为调频
把声音和图像信号转换成变化的电流，借助这种电流产生的电磁波来传递信息。声音和图像信息都要“搭载”在频率很高的电磁波上才能传送到远方，到达接收处时再设法把“搭载”的信号从电磁波上检出来，还原成 声音、图像。在这个过程中涉及以下几个专有名词。
1 射频信号：高频率的振荡电流能够产生高频率的电磁波并向外发射，我们称这种电流为射频信号
2 音频信号：由声音转换成的电流信号为音频信号
3 视频信号：由图像转换成的电流信号为视频信号
4 调制：把音频信号和视频信号“搭载”到射频信号的过程叫作调制。这种“搭载”过程是在调制器中完成的，分为“调幅” 和“调频”两种
5 调幅(AM)：中、短波广播是用音频信号去控制射频信号，让射频电流的幅度随着音频电流变化，称为调幅
6 调频(FM)： 电视节目的声音和调频广播是用音频信号去控制射频信号，让射频电流的频率随着音频电流变化，称为调频
例1 在无线电广播信号的发射过程中，调制器的作用是（ ）
A.把声音转换成电流
B.把高频电流滤出去
C把音頻信号加载到高频电流上
D.把电磁波发射出去
A.把声音转换成电流
B.把高频电流滤出去
C把音頻信号加载到高频电流上
D.把电磁波发射出去
答案:C
二 、无线电广播、电视的发射和接收
1.无线电广播、电视的发射和接收
无线电广播
信号发射
⑴通过话筒(或录音设备)把声音信号转换成电信号即音频电淹.
(2) 载波发生器产生射頻电流，通过调制器把音頻电流和射頻电流合成高頻调幅电流，再送入发射机进行功率放大。
(3) 通过天线将“搭栽”着声咅信息的电磁波发射出去
信号接收
(1) 利用收音机的天线接收到许多电台的电磁波。
(2) 调谐:利用收音机调谐旋钮选出某一电台特定频率的信号。
(3) 解调：从调谐器选出来的频率很高的电信号送到解调器中，从高频电信号中取出音频信号，放大后，送到扬声器里。
(4) 扬声器把电信号转换成声波， 听众就可以听到节目

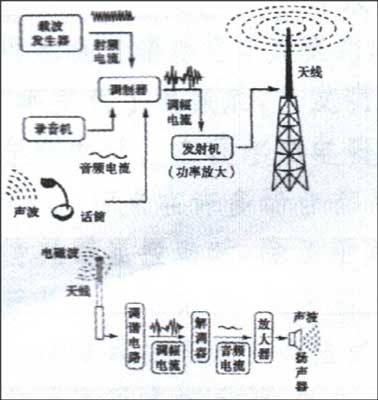

发射和接收过程示意图
电视
信号发射
(1) 用摄像机在演播室里拍摄画面，用感光器件将光信号转换成电信号，输出视频电流；用话筒将声音信号转换成电信号，输出音频电流。
(2) 用视频电流和音频电流去调制载波发生器送来的射频电流，再经过发射机进行功率放大。
(3) 由天线将“搭载”着图像和声音信息的电磁波发射出去
信号接收
(1) 电视机的天线接收到许多电视台的电磁波。
(2) 调谐:由调谐电路选择其中某一个电视台的信号。
(3) 解调:经过解调器取出视频和音频信号，分别放大。
(4) 由显像管还原成图像，由扬声器放出声音

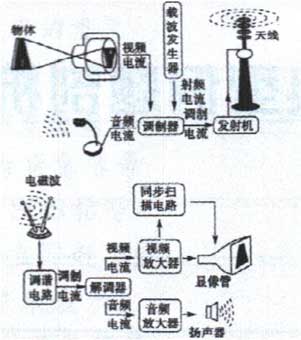

发射和接收过程示意图

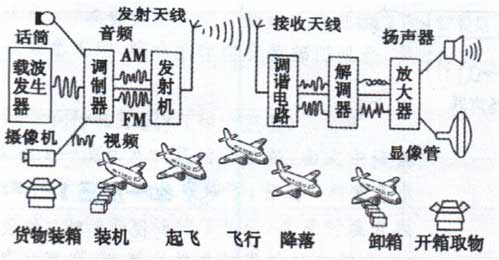

2.广播、电视信号的发射和接收过程与货物空运过程的类比。如图
1.无线电广播、电视的发射和接收
无线电广播
信号发射⑴通过话筒(或录音设备)把声音信号转换成电信号即音频电淹.
(2) 载波发生器产生射頻电流，通过调制器把音頻电流和射頻电流合成高頻调幅电流，再送入发射机进行功率放大。
(3) 通过天线将“搭栽”着声咅信息的电磁波发射出去
信号接收
(1) 利用收音机的天线接收到许多电台的电磁波。
(2) 调谐:利用收音机调谐旋钮选出某一电台特定频率的信号。
(3) 解调：从调谐器选出来的频率很高的电信号送到解调器中，从高频电信号中取出音频信号，放大后，送到扬声器里。
(4) 扬声器把电信号转换成声波， 听众就可以听到节目
发射和接收过程示意图
电视
信号发射(1) 用摄像机在演播室里拍摄画面，用感光器件将光信号转换成电信号，输出视频电流；用话筒将声音信号转换成电信号，输出音频电流。
(2) 用视频电流和音频电流去调制载波发生器送来的射频电流，再经过发射机进行功率放大。
(3) 由天线将“搭载”着图像和声音信息的电磁波发射出去
信号接收
(1) 电视机的天线接收到许多电视台的电磁波。
(2) 调谐:由调谐电路选择其中某一个电视台的信号。
(3) 解调:经过解调器取出视频和音频信号，分别放大。
(4) 由显像管还原成图像，由扬声器放出声音
发射和接收过程示意图
2.广播、电视信号的发射和接收过程与货物空运过程的类比。如图
例2 能把声音和图像转换为变化的电流的装置分别是（ ）
A.话筒、摄像机 B.话筒、显像管
C.扬声器、显像管 D.扬声器、摄像机
A.话筒、摄像机 B.话筒、显像管
C.扬声器、显像管 D.扬声器、摄像机
答案:A
例3 下列信号中不属于数字信号的是（ ）
A. 古代，士兵们常在“烽火台”上点起“烟火”，向远处的同伴传递“敌 人来犯”的消息
B. 电话机把说话声音变为电信号传给电话交换机
C. 汉字电报码
D. 海员举起红色小旗或蓝色小旗向对方船只表示的信息
A. 古代，士兵们常在“烽火台”上点起“烟火”，向远处的同伴传递“敌 人来犯”的消息
B. 电话机把说话声音变为电信号传给电话交换机
C. 汉字电报码
D. 海员举起红色小旗或蓝色小旗向对方船只表示的信息
答案:B
典型例题剖析
学科综合
综合 声音和图像信息的发射和接收。

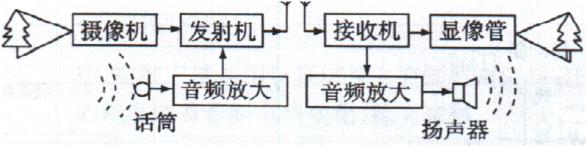

例1 小波同学对下图所示的景物录制和播放过程解释正确的是（ ）
A. 摄像机是把电信号转化为光信号
B. 话筒是把电能转化为声能
C. 扬声器是把声信号转化为电信号
D. 发射机发射电磁波把信号传给接收机
学科综合
综合 声音和图像信息的发射和接收。
例1 小波同学对下图所示的景物录制和播放过程解释正确的是（ ）
A. 摄像机是把电信号转化为光信号
B. 话筒是把电能转化为声能
C. 扬声器是把声信号转化为电信号
D. 发射机发射电磁波把信号传给接收机
答案：D
例2 如下图是一台收音机的波段调谐窗，调节收音机的调谐旋钮，通过窗口中的波段指示就可以接收到自己想听的电台节目。
请你根据这个波段调谐窗，找到肴关此收音机的两条相关信息。
⑴____________________________________________。
⑵____________________________________________。
请你根据这个波段调谐窗，找到肴关此收音机的两条相关信息。
⑴____________________________________________。
⑵____________________________________________。
答案:(1)此收音机有两个波段（2)此收音机能接收无线电波的最小频率为400 kHz，最大频率为108 MHz
拓展创新
例3 阅读短文，然后回答问题。
呼救信号一SOS
利用电报传递信息事先要约定信号所代表的意义，美国发明家莫尔斯 在1837年发明了电报后，又发明了一套电报信号的约定系统，这套系统被称为莫尔斯电码。在莫尔斯电码中有个表示紧急援助的信号：三短三长三短，即SOS。后来在许多场合都用SOS作为紧急信号，例如，海上船只遇到紧急情况需要援助时，除了用无线电报发SOS信号外，也可以用灯光发出三短三长三短的信号，周围船只见到后会立即赶去援助，SOS信号也可 以用敲击物体发出三短三长三短声音的方法来表示。1906年在柏林召开的国际会议上正式把SOS规定为国际统一的呼救信号。 知道SOS信号的意义和发送SOS信号的方式后，我们就可以在需要的时候用它。例如，我们一旦遇到紧急情况就可以用三短三长三短的声音或灯光向他人求助，或者如果我们听到或看到三短三长三短的信号后就应该想到有人在紧急求助，应当立即向有关部门报告，并尽自己的能力给予帮助。 你从中能学到什么知识？（写出三项）
例3 阅读短文，然后回答问题。
呼救信号一SOS
利用电报传递信息事先要约定信号所代表的意义，美国发明家莫尔斯 在1837年发明了电报后，又发明了一套电报信号的约定系统，这套系统被称为莫尔斯电码。在莫尔斯电码中有个表示紧急援助的信号：三短三长三短，即SOS。后来在许多场合都用SOS作为紧急信号，例如，海上船只遇到紧急情况需要援助时，除了用无线电报发SOS信号外，也可以用灯光发出三短三长三短的信号，周围船只见到后会立即赶去援助，SOS信号也可 以用敲击物体发出三短三长三短声音的方法来表示。1906年在柏林召开的国际会议上正式把SOS规定为国际统一的呼救信号。 知道SOS信号的意义和发送SOS信号的方式后，我们就可以在需要的时候用它。例如，我们一旦遇到紧急情况就可以用三短三长三短的声音或灯光向他人求助，或者如果我们听到或看到三短三长三短的信号后就应该想到有人在紧急求助，应当立即向有关部门报告，并尽自己的能力给予帮助。 你从中能学到什么知识？（写出三项）
答案：（l）“SOS”是“三短三长三短”的数字信号。
（2）它是一种紧急求救信号。
（3）通过灯光、声音都可以发出。
（4）我们遇到这种信号后，要及时展开救助工作。（答出其中的三项即可）
中考考点对接
无线电广播的发射与接收、电视的发射与接收是本节的难点,但中考考查概率较小，学习时可借助框 图来理解,难度较大,常见题型有选择题和填空题。
(广东中考• 3分)广播电台的发射线路靠迅速变化的交变电流向外发射电磁波，交变电流在每秒内周期性变化1次发射的电磁波频率为 1 Hz。若某电台节目发射频率为88. 2 MHz，说明发射线路中的交变电流每秒钟周期性变化______次，收音机通过_______电磁波来工作，手机通过_____________电磁波来实现远距离通话。(后两空填“发射”“接收”或“发射和接收”)
答案：8.82X107 接收 发射和接收(每空1分）
课后作业全解
1. 无线电广播传送声音信息；电视传送声音、文字、图像信息。无线电广播先将节目转换成音频电流并将信号送入调制器，得到调幅电流再送入发射机进 行功率放大，最后由天线将“搭载”着声音信号的电 磁波发射出去。电视与广播的不同是它能传递图 像，摄像机中感光器件将图像的光信号转换成电信 号，输出视频电流，用视频电流和音频电流去调制载波发生器送来的射频电流，再经过发射机的功率放大，由天线将“搭载”着图像和声音信息的电磁波发射出去。
2. 收音机的天线接收到许多电台的电磁波，首先将这些信号送入调谐电路，旋转收音机的调谐旋钮，就能从中选出某一个电台特定频率的信号，然后这个调幅电流经过解调器的处理，取出当初的音频信 号，这个音频电流经过放大后送到扬声器，把电信 号转换成声波，听众就能听到广播节目了。
3. 建议同学们亲自动手做一做。
